硅光子晶圆测试面临许多挑战,主要集中在技术复杂性、测试速度、精度和成本等方面。光学耦合精度要求达亚微米级,边缘耦合对准难度大,全自动测试吞吐量需大幅提升,同时还要平衡设备投资与单芯片测试成本。

高精度:硅光子晶圆级测试需要在晶圆上进行耦合对准,特别是边缘耦合技术,需要将探针阵列插入芯片间的微小沟槽进行耦合。对准精度需要达到亚微米甚至纳米级别。
高速度:随着硅光子器件的规模和复杂性增加,需要全自动化的快速测试方案以满足大规模生产需求。
了解更多 →

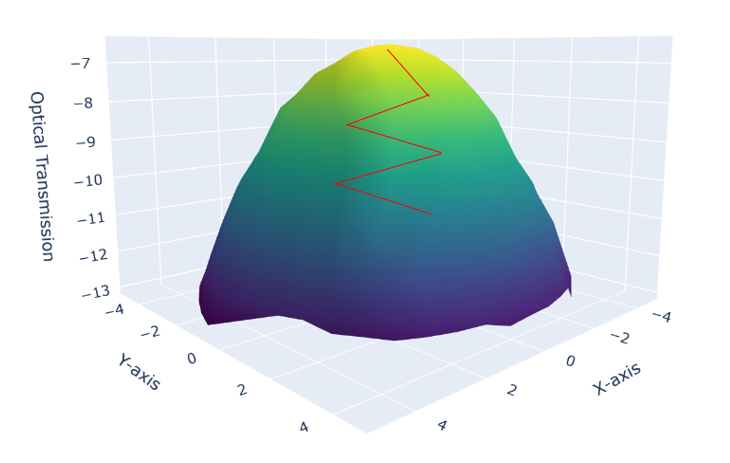

光学对准:光子器件需要精确的光学对准,微米级的错位都会导致测试结果不准确。
多参数测试:硅光子器件通常需要测试多种参数,如插损(IL)、偏振相关损耗(PDL)、电流电压曲线(I-V Curve)、带宽和眼图等。
了解更多 →

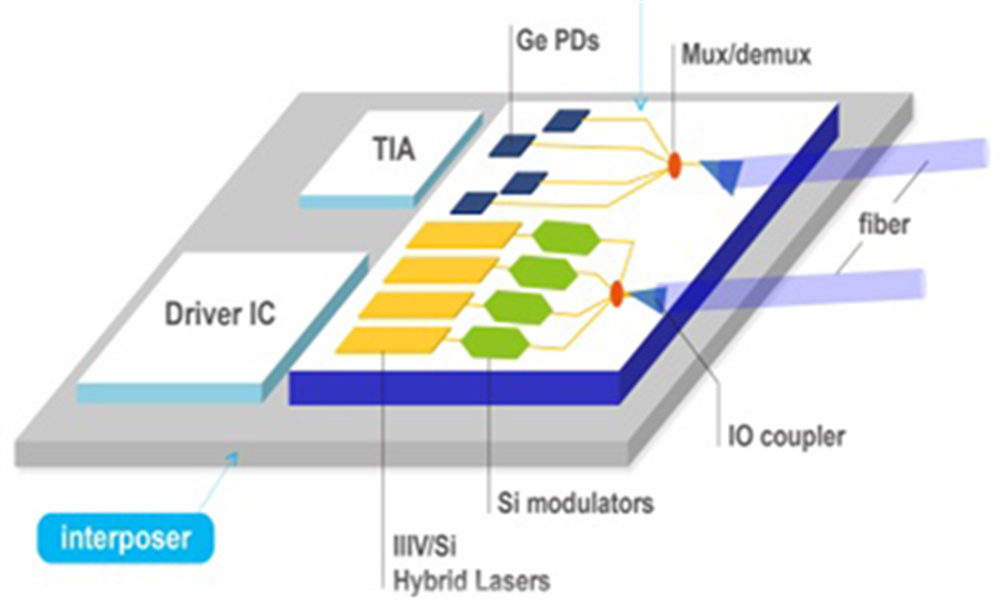

多样性:硅光子器件种类繁多,包括调制器、探测器、波导和光分路器等,每种器件的测试方法和标准不同。
集成度:随着器件集成度的提高,测试需要覆盖更多的功能和更复杂的电光组件。
了解更多 →


自动化:随着测试需求的增加,自动化测试系统的开发和应用变得至关重要。高效的自动化系统可以显著减少测试时间和人工成本,同时提高测试的准确性和一致性。
灵活性:测试系统需要具备足够的灵活性,以适应不同类型的硅光子器件和测试需求。
了解更多 →

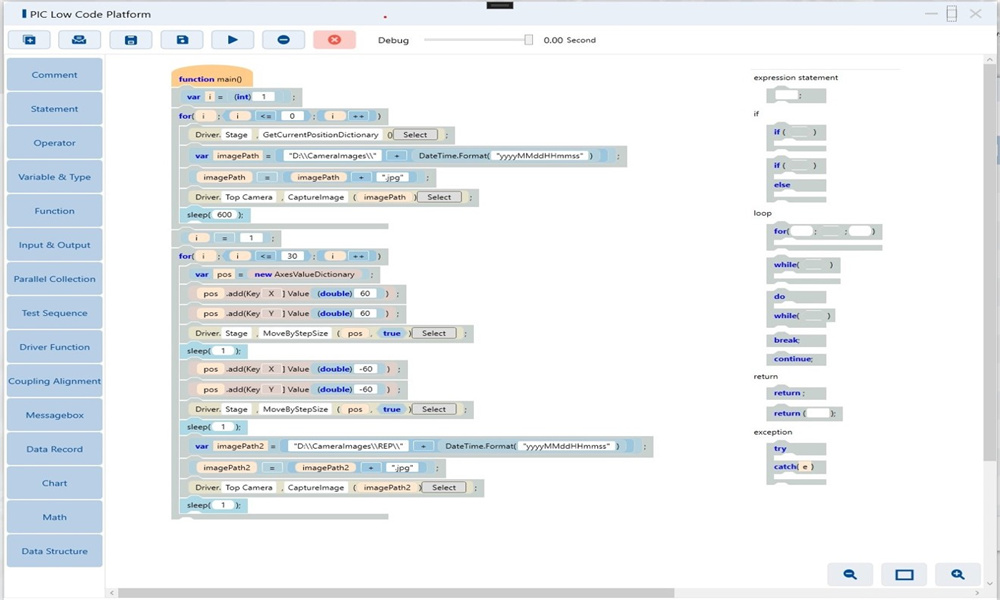

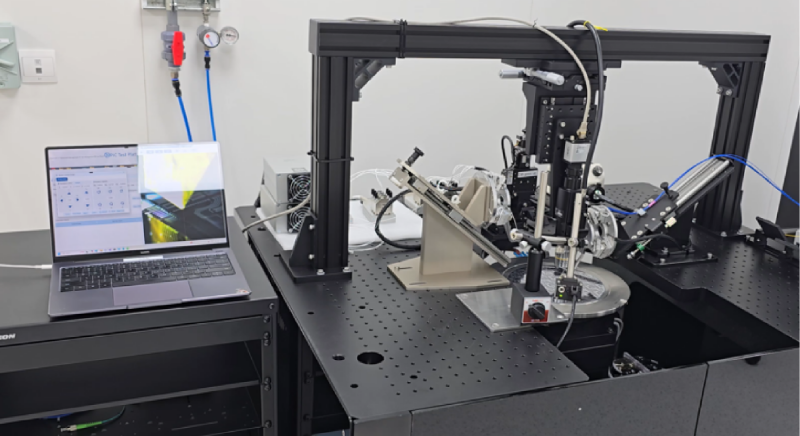

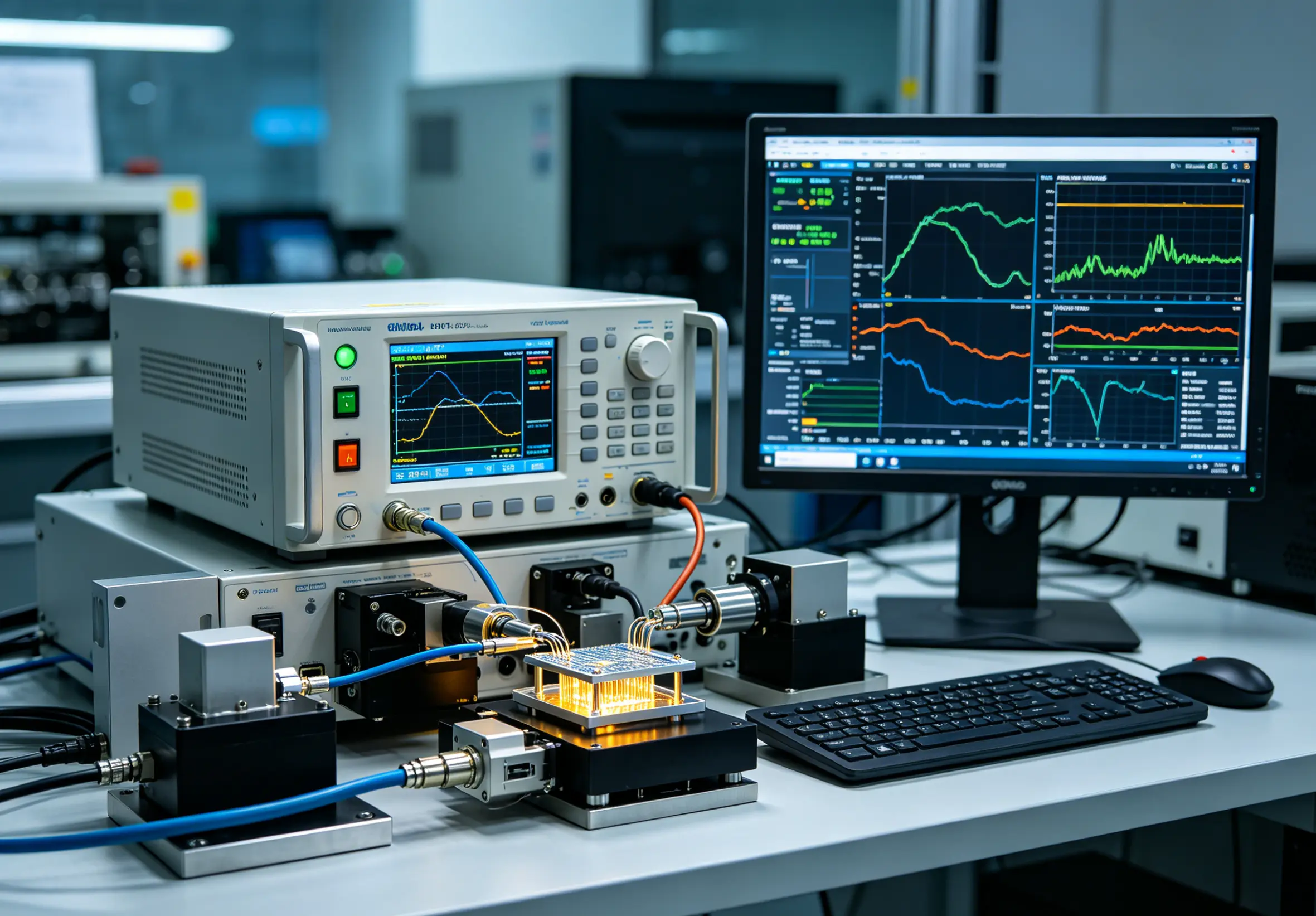

我们的晶圆级自动化测试解决方案通过Navigo软件的控制,集成了高精度探针台和各种光电测试仪器

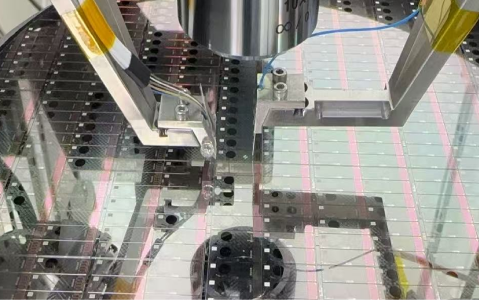

我们的自动化测试系统专为硅光子芯片测试设计,实现高精度、高效率的晶圆级测试。支持从研发到量产的全面测试需求。

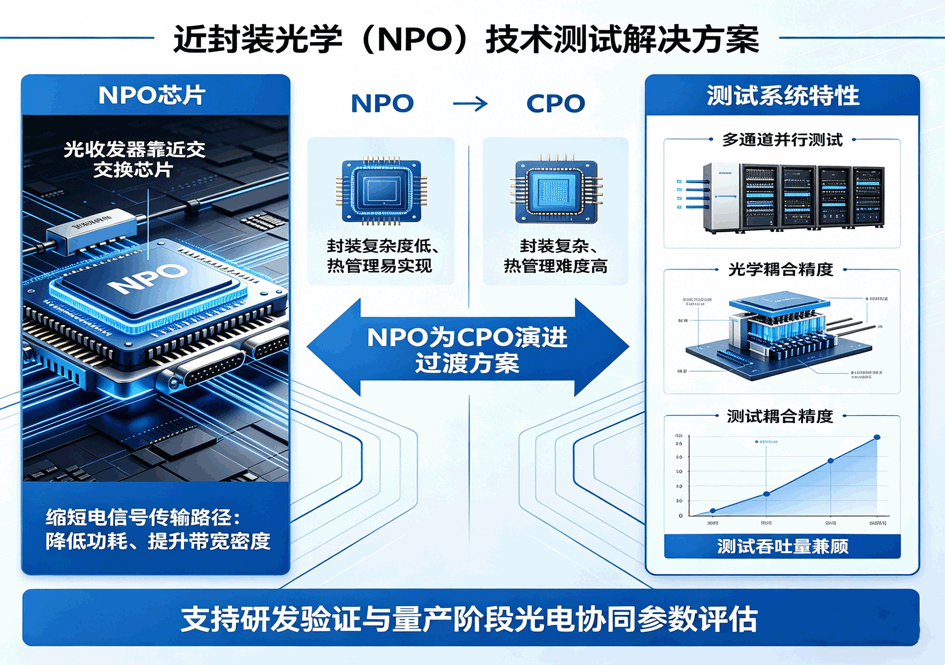

针对近封装光学(NPO)技术,我们提供专门的测试解决方案,满足下一代数据中心互连的需求。










我们与多家行业领先企业建立了长期合作关系
